Spannungskurven von RailSync-Signalen (2)

Rail-Sync an der IB

Die Intellibox zeigt eine deutliche Phasendifferenz zwischen Rail-Sync-A und Rail-Sync-B.

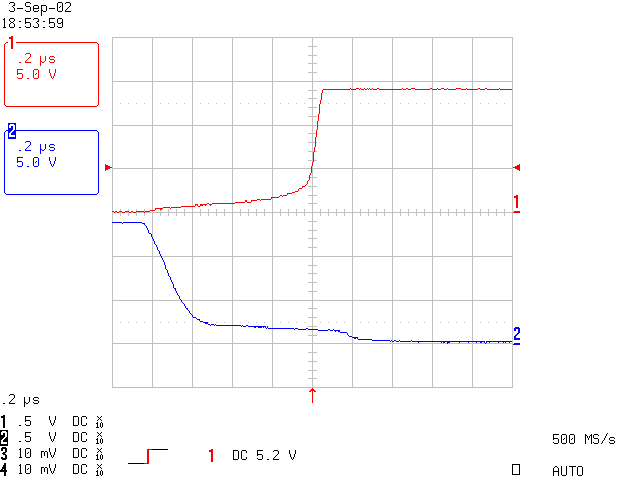

Bild 1: Intellibox, Zeitversatz bei steigender Flanke an RS-A, 200 ns/div

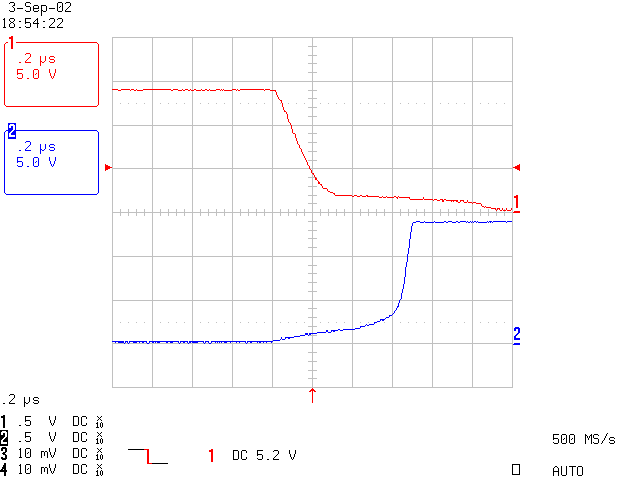

Bild 2: Intellibox, Zeitversatz bei fallender Flanke an RS-A, 200 ns/div

Beide Ausgänge des Rail-Sync-Booster

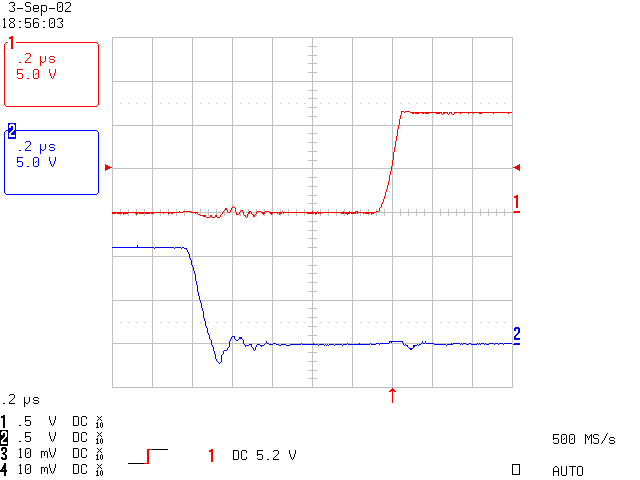

Bild 3: Unbelasteter Rail-Sync-Booster, steigende Flanke an RS-A, 200 ns/div

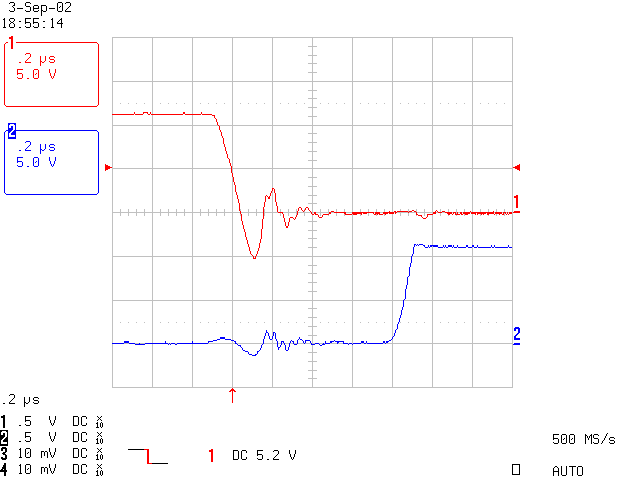

Bild 4: Unbelasteter Rail-Sync-Booster, steigende Flanke an RS-B, 200 ns/div

Verzögerung Ausgang A

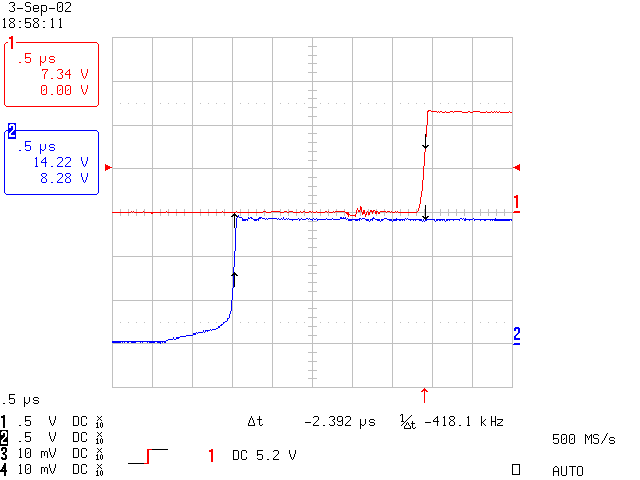

Bild 5: Verzögerung Rail-Sync-Booster, steigende Flanke an RS-A, 500 ns/div

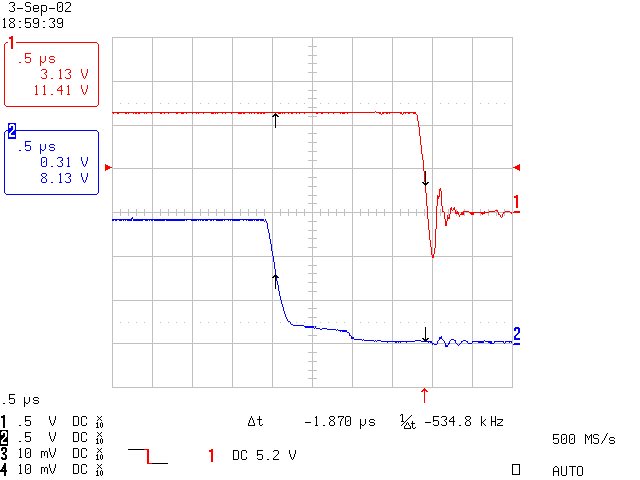

Bild 6: Verzögerung Rail-Sync-Booster, fallende Flanke an RS-A, 500 ns/div

Verzögerung Ausgang B

Bild 7: Verzögerung Rail-Sync-Booster, steigende Flanke an RS-B, 500 ns/div

Bild 8: Verzögerung Rail-Sync-Booster, fallende Flanke an RS-B, 500 ns/div

Diese Seite wurde zusammengestellt von Reinhard Müller.
